1. MÉRT
Mért — akkreditált
Akkreditált vizsgálóhely mérési jegyzőkönyve, nevesített mérésvégzővel, műszerrel és jegyzőkönyvszámmal. Ez a legerősebb fokozat.
Példa: MFPA Weimar, Prüfbericht Nr. B 21.15.223.01
szigetelés.huAkkreditált mérés · MFPA Weimar · Prüfbericht B 21.15.223.01
Az MFPA Weimar, a Bauhaus-Universität anyagvizsgáló intézete mérte, Prüfbericht Nr. B 21.15.223.01 alatt: a MIG-ESP® világos felületének féltérbeli reflexiója 0,93–0,98 az 500–1600 nm-es sávban, ahol a napsugárzás energiájának túlnyomó része érkezik. Sötét színválasztásnál a reflexió lényegesen alacsonyabb — ezt is kiírjuk.
Ezen az oldalon minden állítás mellett ott áll, hogy honnan tudjuk és mennyire erős a bizonyíték; és ahol nincs mérés, ott az is ott áll.
500–1600 nm — a mért plató tartománya
Sötét színválasztásnál a reflexió lényegesen alacsonyabb.
Forrás: MFPA Weimar, Prüfbericht B 21.15.223.01. A mérés világos (fehér) felületre vonatkozik.
A görbe a jegyzőkönyv mindhárom mért sávját követi: 500–1000 nm 0,965–0,980, 1100–1600 nm 0,927–0,964, 1750–2500 nm 0,64–0,88. A leggyengébb sávot is kirajzoljuk. Csak a 300–500 nm-es szakasz tájékoztató lefutás.
MFPA Weimar
Materialforschungs- und -prüfanstalt an der Bauhaus-Universität Weimar
Prüfbericht Nr. B 21.15.223.01
Agilent Cary 5000 spektrométer + DRA 2500 integráló gömb · féltérbeli spektrális reflexió
Minta: ESP Außen
Bizonyíték: MÉRT — akkreditált
Illusztráció.
A jelölés
Az építőipari bevonatok piacán sok az alátámasztatlan ígéret, és a vásárlónak nincs eszköze arra, hogy szétválassza a mért adatot a marketingállítástól. Ezért ezen az oldalon minden nem triviális állítás mellett ott áll, hogy milyen bizonyíték támasztja alá. Öt fokozatot használunk, és az ötödiket is kiírjuk.
1. MÉRT
Akkreditált vizsgálóhely mérési jegyzőkönyve, nevesített mérésvégzővel, műszerrel és jegyzőkönyvszámmal. Ez a legerősebb fokozat.
Példa: MFPA Weimar, Prüfbericht Nr. B 21.15.223.01
2. FÜGGETLEN
Szabvány, egyetemi vagy kutatóintézeti közlemény, jogszabály. Nem a mi termékünkre vonatkozik, hanem az általános épületfizikára — ezért erős, de közvetett.
Példa: MSZ EN ISO 10456, Fraunhofer IBP
3. SZÁMÍTOTT
Hő- és nedvességtranszport-szimuláció vagy táblázatos hőtechnikai számítás. Nem mérés: az eredményt a bemeneti anyagjellemzők és a felvett peremfeltételek határozzák meg, ezért mindkettőt megnevezzük.
Példa: Salzkotten, hároméves transzport-szimuláció
4. TAPASZTALAT
A tulajdonos, az üzemeltető vagy a tervező írásos beszámolója. Hiteles arra, hogy mit tapasztaltak — de nem műszeres mérés, ezért teljesítményadatot nem vezetünk le belőle.
Példa: Veresegyház, a tulajdonos írásos beszámolója, 2024
5. NINCS ADAT
Olyan állítás, amelyet a gyártói anyagok tartalmaznak, de nyilvános mérési jegyzőkönyvet nem találtunk hozzá. Közöljük, hogy létezik ilyen állítás, és megmondjuk, mi hiányzik a bizonyításához. Ezeket a magunk nevében nem állítjuk.
Példa: Pórusméret és porozitás
A gyártó, a MIG Material Innovative Gesellschaft mbH állításait változatlan formában, neki tulajdonítva elérhetővé tesszük. A magunkévá csak az első négy fokozatot tesszük.
A négy pillér
A MIG-ESP® nem táblás hőszigetelés, és nem is annak a helyettesítője. Ásványi kötésű bevonat, két rétegben felhordva: az előírt száraz rétegvastagság 0,40 mm, a gyakorlatban megvalósuló réteg 0,4–0,6 mm. Négy dokumentálható haszna van.
A napsugárzás energiájának túlnyomó része az 500–2500 nm-es tartományban érkezik. Ebből a MIG-ESP® világos felülete az 500–1000 nm-es sávban 0,965–0,980, az 1100–1600 nm-es sávban 0,927–0,964, a jóval kisebb energiát hordozó 1750–2500 nm-es sávban pedig 0,64–0,88 arányban veri vissza a beeső sugárzást. Ami visszaverődik, az nem melegíti a szerkezetet: a kezelt tető- és homlokzatfelület nyáron hűvösebb marad.
Ez az egyetlen energetikai hatás, amely a rendelkezésre álló akkreditált mérésből közvetlenül levezethető — ezért ez az egyetlen, amit energetikai hatásként állítunk. A jegyzőkönyv mindhárom mért sávját kiírjuk, a leggyengébbet is: a 0,93–0,98-as érték az 500–1600 nm-es szakaszra vonatkozik, nem a teljes napspektrumra. A mérés világos felületre készült; sötét színválasztásnál a reflexió lényegesen alacsonyabb.
MFPA Weimar, Prüfbericht B 21.15.223.01 · Agilent Cary 5000 + DRA 2500 · féltérbeli spektrális reflexió · minta: ESP Außen
a felület alatti szerkezet hőmérséklete alig változik
Ugyanez a reflexiós mérés a nemzetközi cool-roof szakirodalom bevett érvrendszerét támasztja alá: a nagy visszaverő képességű felületek mérséklik a városi hősziget-hatást. Önkormányzati, közintézményi és nagyvállalati fenntarthatósági programokban ez hivatkozható, jegyzőkönyvszámmal alátámasztott intézkedés.
Kérésre a teljes jegyzőkönyvet átadjuk, hogy az ESG-jelentés forrásmegjelölése ellenőrizhető legyen.
Az előírt száraz rétegvastagság 0,40 mm, a megvalósuló réteg 0,4–0,6 mm. Ez nem teljesítményállítás, hanem méret: műemléki és védett homlokzaton, tagolt párkányzatú épületen, szűk telekhatáron, belső falfelületen padlómagasság vagy ajtókáva feláldozása nélkül alkalmazható.

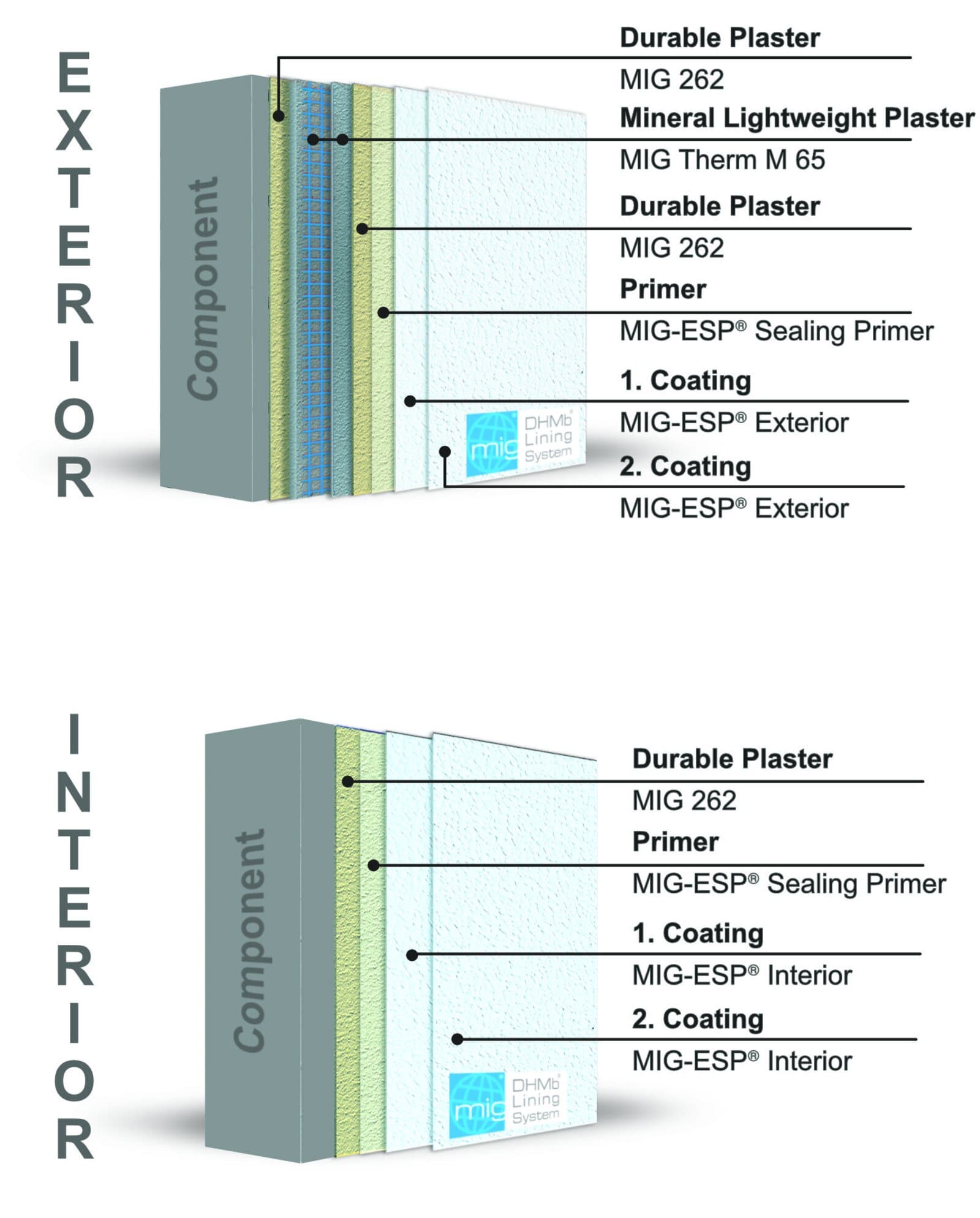

Ahol hőtechnikai teljesítmény is kell, ott a rendszer hővédő ásványi vakolattal (MIG-Therm M65) épül fel — és ilyenkor ki is mondjuk: a hőtechnikai hatás túlnyomó része a vakolatból származik, nem a bevonatrétegből.
Kalcit-, dolomit-, wollastonit- és diopszid-fázisú ásványi film (a Siegeni Egyetem röntgendiffrakciós vizsgálata). A CE-teljesítménynyilatkozat az MSZ EN 15824:2017 szerint sd = 0,05 m ± 0,02 m (Exterior), illetve sd = 0,06 m ± 0,02 m (Interior) vízgőzáteresztést deklarál: a bevonat nem zárja el a falszerkezetet.
Amit ebből NEM vezetünk le: azt, hogy a fal jobban szárad tőle, mint egy közönséges páraáteresztő mészfestéktől. Ehhez összehasonlító mérés kellene (MSZ EN ISO 12572, MSZ EN ISO 15148), és ilyet nem láttunk.
Bizonyíték-térkép
Az alábbiakban a MIG-ESP® rendszerrel kapcsolatos állítások szerepelnek, mindegyik mellett a bizonyíték típusa és forrása. Az utolsó három sort a versenytársaink nem szokták kiírni. Mi kiírjuk, mert a szakmai olvasó úgyis megkérdezi — és mert egy alátámasztatlan állítás a többi hitelét is elviszi.
MFPA Weimar, Prüfbericht Nr. B 21.15.223.01 — Agilent Cary 5000 spektrométer, DRA 2500 integráló gömb, minta: ESP Außen.
A mért érték világos (fehér) felületre vonatkozik. Sötét színválasztásnál a reflexió lényegesen alacsonyabb.
MIG-ESP CE-teljesítménynyilatkozat, MSZ EN 15824:2017.
MIG-ESP CE-teljesítménynyilatkozat, MSZ EN 13501-1.
A magyar ÉMI-TÜV SÜD igazolások ≤ 0,5 mm rétegvastagságnál A2-s1,d0 osztályt írnak. A két dokumentum nem ugyanazt mondja; amíg ezt a gyártó nem tisztázza, a szigorúbb, CE-nyilatkozat szerinti B-s1,d0 osztályt kommunikáljuk.
MSZ EN ISO 10456 nedvességi átszámítás.
A hatás mértéke falazattípusonként eltérő — a szabvány anyagonként külön átszámítási tényezőt ad. Ez általános épületfizikai tény, nem a mi termékünk teljesítménymérése.
Fraunhofer IBP mérés infravörös-reflektáló bevonaton.
Nem a MIG-ESP®-n mérték, hanem hasonló bevonaton — ezért közvetett. A megállapítás kizárólag a külső felületre vonatkozik.

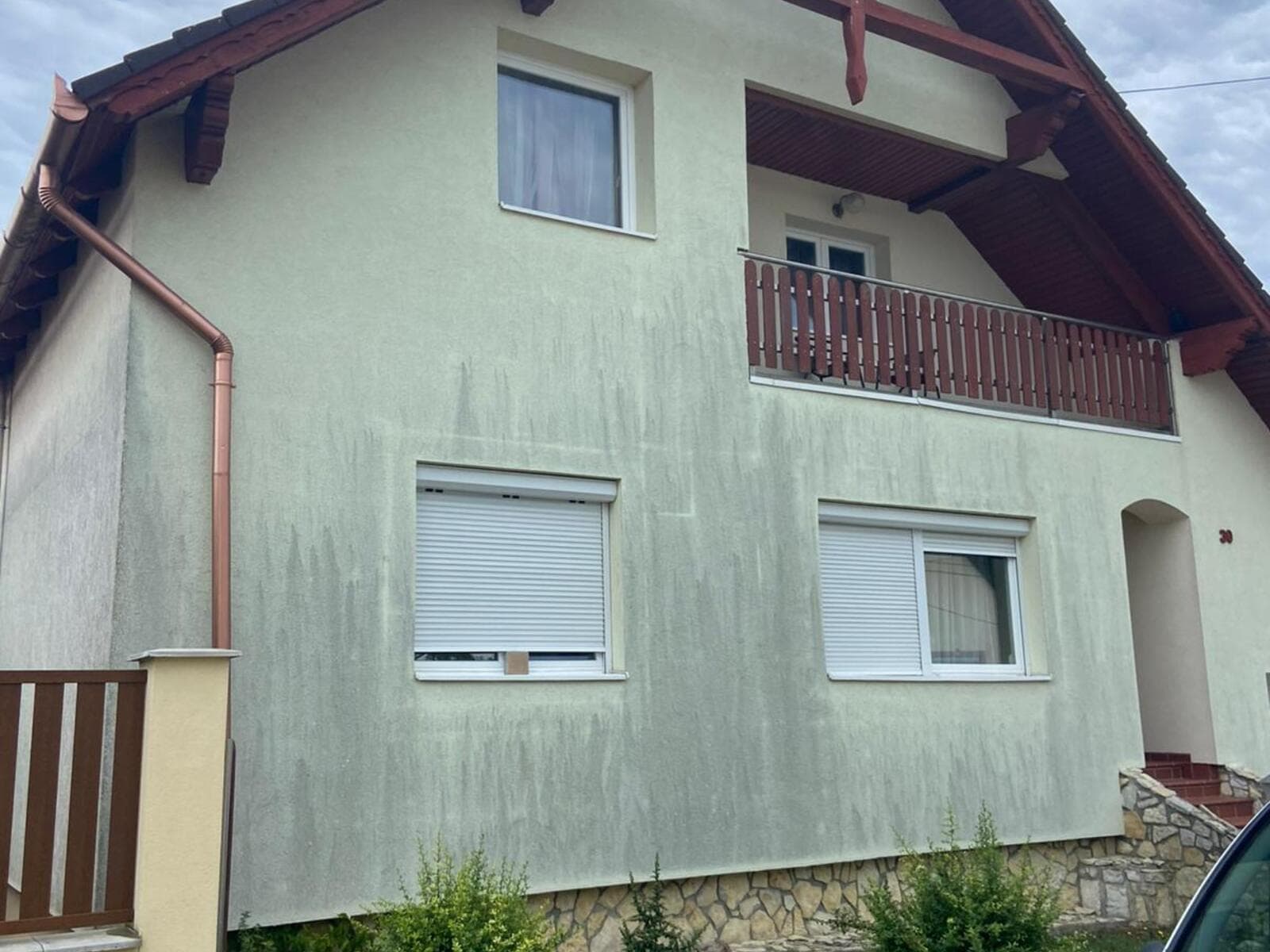

Veresegyházi családi ház, a tulajdonos (okleveles építőmérnök) írásos beszámolója, 2024.
A vastagság-összehasonlítás méretről szól, nem hőtechnikai egyenértékűségről. Ebben a rétegrendben a hőtechnikai teljesítmény túlnyomó része a 3 cm-es hővédő vakolatból származik, nem a bevonatrétegből.
A CE-teljesítménynyilatkozat a hővezetésnél NPD-t tartalmaz.
Gyakorlati következménye: a bevonat a 7/2006. (V. 24.) TNM rendelet szerinti energetikai igazolásban hőszigetelő rétegként nem számítható be, és a tervlapon λ-értékkel nem szerepeltethető. Erre a bevonatot nem is szánjuk. A deklarált teljesítménye a napsugárzás-visszaverés.
A gyártói anyagok a Siegeni Egyetem vizsgálatára hivatkoznak. Az a jegyzőkönyv röntgendiffrakciós fázisanalízist (XRD) és pásztázó elektronmikroszkópos (SEM) felvételeket tartalmaz.
Pórusméret-eloszlást ezekből a módszerekből nem lehet levezetni: ahhoz BET-gázadszorpciós vizsgálat vagy higanyos porozimetria kell. Ilyen mérést nem láttunk.
A páraáteresztés deklarált (2. sor); az összehasonlító szárítási teljesítmény nem.
Ehhez MSZ EN ISO 12572, MSZ EN ISO 15148 és MSZ EN ISO 12571 szerinti mérés kellene, referenciafelülettel összehasonlítva. Ezeket a gyártótól megkértük.
A gyártói anyagokban szereplő U-érték-javulási százalékokat nem vesszük át.
Ennek okát külön oldalon, számítással levezetve közöljük. A bevonat értéke nem itt van.
A 8., 9. és 10. sorral kapcsolatos kérdéseinket írásban megküldtük a gyártónak. Amint mérési jegyzőkönyv érkezik, ezek a sorok fokozatot váltanak — és ezt dátummal jelöljük.
Nyári hőterhelés
Július, délután három. A tetőtéri hálószobában akkor is meleg van, amikor kint már hűl a levegő. A hő nem az ablakon jött be először, hanem a tetőn keresztül — a fedés napközben felforrósodott, és este is adja le a tárolt hőt. A nyári hőterhelés a felületen kezdődik.

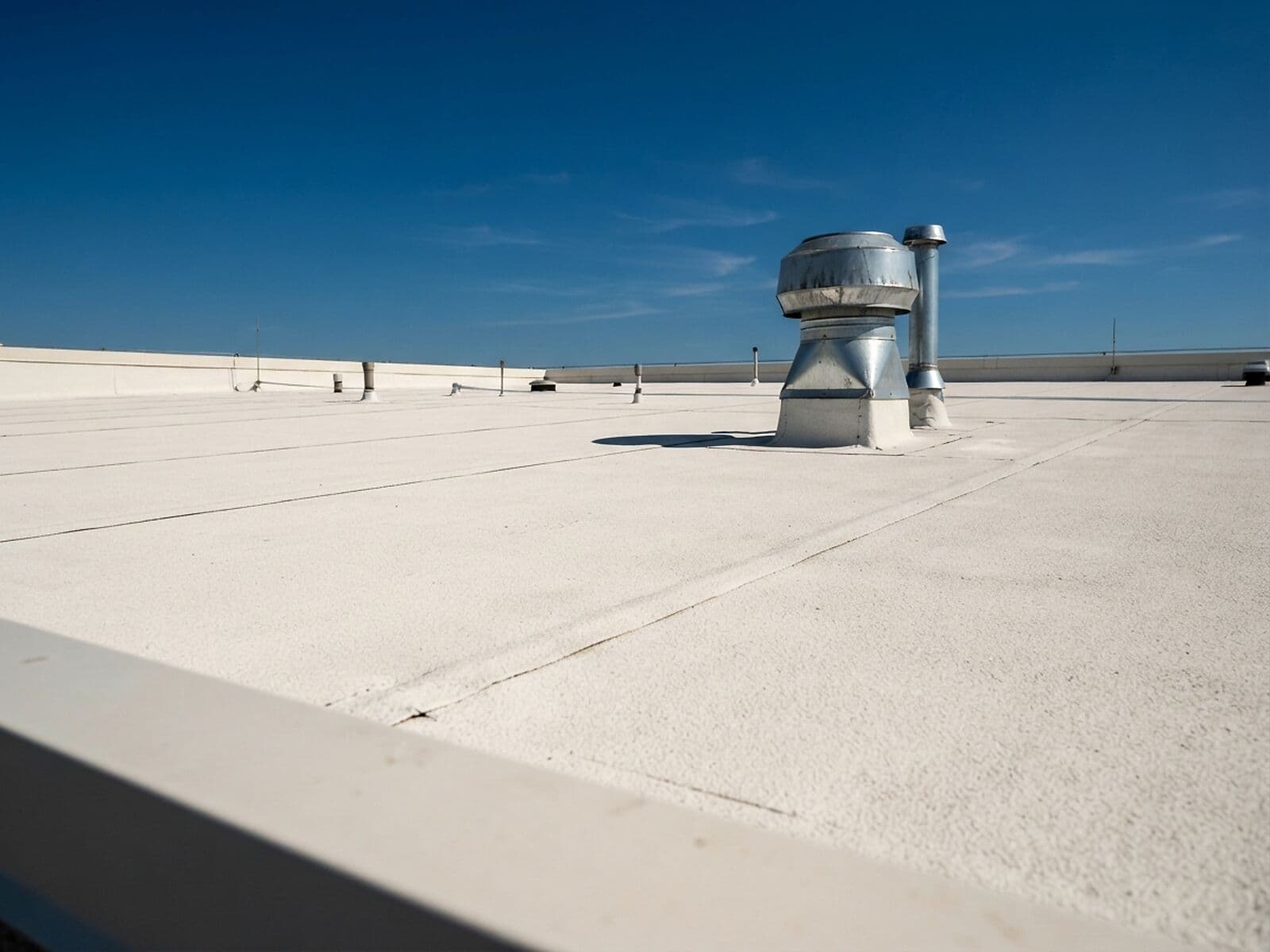

Egy sötét, kezeletlen lapostető nyári napsütésben lényegesen a léghőmérséklet fölé melegszik. Ez a hő onnantól a szerkezetbe és a tetőtérbe halad tovább. A magas visszaverőképességű, világos felület a beérkező energia nagy részét visszafordítja, mielőtt bármit felmelegítene — ez a hero spektrális mérésének közvetlen, kézzelfogható következménye.
A sugárnyalábok vastagsága a mért reflexióval arányos. Számpár nem szerepel: dokumentált előtte/utána mérés nélkül relatív jelölést használunk.
A diagram a felületi hőmérsékletről szól, és csak arról. A termográfia felületi hőmérsékletet mér, nem hőátbocsátási tényezőt. Ebből energiamegtakarítási százalék nem vezethető le.
A felületi hőmérséklet nem hőátbocsátási tényező. A hőkamera a felületről érkező hosszúhullámú infravörös sugárzás intenzitását érzékeli, és ebből számít hőmérsékletet — a számításhoz a kezelőnek fel kell vennie a felület emissziós tényezőjét (ε) és a reflektált látszólagos hőmérsékletet. Mindkettő emberi döntés, nem a műszer mérése, és mindkettő közvetlenül befolyásolja a leolvasott értéket. Ezért felületi hőmérséklet-különbségből U-értéket vagy energiamegtakarítási százalékot levezetni nem lehet. A hűvösebb felület valóságos és hasznos — de más mennyiség, mint a szigetelés.
A hűvösebb tetőfelület kisebb hőterhelést jelent a tetőtérnek és a klímaberendezésnek, lassabban öregíti a fedést, és nagyobb felületen összeadódva mérsékli a városi hősziget-hatást. Ezek a cool-roof szakirodalom elfogadott, dokumentált hasznai.
A németországi Salzkottenben egy hétlakásos társasháznál a hitelesített energiaszolgáltatói (E.ON Westfalen Weser) fogyasztási adatsor 2012-ben 193 982 kWh-t mutat; 2015 és 2023 között az éves fogyasztás stabilan 53 000 és 64 000 kWh között alakult.
Ez egyetlen épület tapasztalati adatsora. Az eltérésben más tényezők is szerepet játszanak — a kezelés előtti műszaki állapot, az épületen elvégzett egyéb felújítási munkák, az üzemeltetési és fűtési szokások változása, valamint az időjárás. Az adatsor nem a termék izolált teljesítménymérése, és nem szolgál megtakarítási garanciául. Százalékot szándékosan nem számolunk belőle.
Mire nem használjuk: sem ebből az adatsorból, sem felületi hőmérsékletekből nem vezetünk le megtakarítási ígéretet az Ön épületére. Ha valaki ilyet ígér, kérdezze meg tőle, melyik mérésből.
Fűtési szezon
A nyári hővédelem szezonális érv. Ez az oldal egész évben ugyanazt mondja, ezért a téli kérdést is kiírjuk — az elején azzal, ami nem igaz.
A bevonat a fűtési energiaigény csökkentésére nem hőszigetelésként hat, és így sem energetikai tanúsításban, sem tervlapon nem számítható be. A CE-teljesítménynyilatkozat a hővezetésnél NPD-t deklarál. Ha az épületén elfér a táblás hőszigetelés, és a cél a téli fűtési energia csökkentése, akkor a táblás hőszigetelés a jobb választás. Ezt is kimondjuk.
Ez nem a mi termékünk teljesítménye, hanem szabványosított épületfizikai tény: az MSZ EN ISO 10456 nedvességi átszámítást ír elő, mert a falazat hővezetése a nedvességtartalommal romlik. Egy falszerkezet állapotával kapcsolatos beavatkozásnak ezért télen is van értelme — de a hatás mértékére a mi rendszerünkre nézve összehasonlító mérésünk nincs, ezért számot nem mondunk.
sd = 0,06 m ± 0,02 m a beltéri, 0,05 m ± 0,02 m a kültéri bevonatra (MSZ EN 15824:2017). Egy páratechnikailag nyitott felületképzés a fűtési szezonban is a szerkezet mellett dolgozik, nem ellene. Amit ebből nem vezetünk le: hogy jobban szárít, mint más páraáteresztő felületképzés — lásd a bizonyíték-térkép 9. sorát.
Alacsony emissziójú kültéri felületen a derült éjszakai égbolt felé történő kisugárzás mérsékeltebb, ezért a felület kevésbé hűl a léghőmérséklet alá, és rövidebb ideig marad nedves (Fraunhofer IBP mérés hasonló infravörös-reflektáló bevonaton, nem a MIG-ESP®-n).
magas emissziójú felület — erős kisugárzás · a felület a léghőmérséklet alá hűl · páralecsapódás
alacsony emissziójú felület — mérsékeltebb kisugárzás · kevesebb kondenzátum
Az ábra kizárólag a külső felületről szól. Belső oldalon a nagyobb felületi hőellenállás hidegebb felületet jelent, ami a penészkockázatot növeli — ezért ott ez az érv nem áll.
A bevonat nem penészmentesít és nem fertőtlenít. A felület nedvességi állapotának javulása csökkentheti a penészképződés esélyét — de a penész oka nem a felületképzés, hanem a szerkezet, a szellőztetés és a párakiegyenlítés. Aki penészes falfelülettel keres meg minket, annál először az okot kell megállapítani.
Miért penészedik a fal — a valódi okok →A téli kérdésre a legőszintébb válaszunk az, hogy a rendszer erőssége nem itt van. Ha az Ön esete a téli fűtési energia, mondja el — és ha nem ez a megoldás rá, azt fogjuk mondani.
Esettanulmányok
Hat referenciát mutatunk be. Mindegyiknél feltüntetjük a bizonyíték típusát, a forrásdokumentumot, és külön szakaszban azt is, hogy mi hiányzik belőle.
A gyűjtemény egyetlen olyan magyar dokumentuma, amely nem a gyártótól, hanem a beruházótól származik, és ugyanazon az épületen, kezeletlenül hagyott kontrollszakasz mellett hasonlít össze. Hat hónappal a kivitelezés után a MIG rendszerrel kezelt falrész tiszta és száraz maradt, míg a hagyományos vakolattal és diszperziós festékkel javított szakaszon a fali erózió a tisztasági festés után újrakezdődött.
Aláírt intézményi igazolás, műszaki igazgató, 2024. július 30.
Szemrevételezéses megállapítás — az igazolás maga is így fogalmaz; műszeres mérőszám nem tartozik hozzá.
Részletek →Hároméves hő- és nedvességtranszport-szimuláció négy különböző falszerkezetre.
Szimulációs jelentés, 2023. szeptember.
Nem mérés: az eredményt a felvett anyagjellemzők és peremfeltételek határozzák meg — mindkettőt közöljük az esettanulmányban.
Részletek →A gyűjtemény egyetlen műszeres jegyzőkönyve magyar épületről: nevesített szakértő, testo 875-2i hőkamera gyári számmal, tizenkét hőkép, 2023. december 15. És ez a legjobb példa arra, mit nem szabad bizonyítékként használni: a jegyzőkönyv épületdiagnosztika, a bevonatot meg sem említi, kezelés előtti állapotot nem tartalmaz, kezeletlen kontrollfelületet nem jelöl meg, és a felvételekhez felvett emissziós tényező nem egységes (a 12. kép ε = 0,13, a többi ε = 0,35 — ezek egymással sem hasonlíthatók össze).
Termográfiás jegyzőkönyv, 2023. december 15.
Ezért a bevonat teljesítménybizonyítékaként nem mutatjuk be, számokat nem idézünk belőle, és hőhíd-diagnosztikán kívül másra nem használjuk. A teljes, magyarázatokkal ellátott jegyzőkönyvet kérésre átadjuk.
Részletek →A telekhatár diktálta a döntést, nem az energetika. A tulajdonos okleveles építőmérnök.
A tulajdonos írásos beszámolója, 2024.
Részletek →A tagozatok geometriája nem változott.
A kivitelezés dokumentációja.
Részletek →Az egyetlen referencia, amelyhez két időpontból van fotódokumentáció: 2023 júniusából és 2025 januárjából. Teljesítményállítás nincs benne — a mélykék, világoskék és sárga felületek két és fél év kültéri kitettség után is telítettek maradtak.
Fotódokumentáció, 2023. június és 2025. január.
Fotó-összehasonlítás és ügyfélvisszajelzés, nem laborvizsgálat; színméréssel (ΔE) ez számszerűsíthető lenne, ilyen mérés nem készült.
Részletek →Ezek a gyártó, a MIG Material Innovative Gesellschaft mbH (Salzkotten) referenciái: a kivitelezést és a szállítást nem mi végeztük, a technológia magyarországi forgalmazójaként közvetítjük őket. Az épületeket ott nevesítjük, ahol a gyártó által átadott referencia-anyag maga is megnevezi őket. Természetes személyt — tulajdonost, aláírót, szakértőt — nem nevesítünk, és nem nevesítjük azt az épületet sem, amelynél ez külön döntést kíván.
Belépési pontok
Öt különböző kérdéssel érkeznek hozzánk. Mindegyikre külön oldal van, a hozzá tartozó dokumentumokkal.
Dokumentumtár
Kérésre teljes terjedelmében, kivágás és kiemelés nélkül átadjuk:
Amint megérkezik, ide kerül — és az érintett állítás fokozatot vált:
Mondja el, milyen épületről és milyen problémáról van szó. Ha a mi rendszerünk nem a jó válasz rá, azt fogjuk mondani — és megmondjuk, mi az.
A MIG-ESP® és a DHMb® a MIG Material Innovative Gesellschaft mbH (Salzkotten, Németország) bejegyzett technológiája. Magyarországi értékesítés: Toma Family Mobil Kft..
